Loistehon kompensointikontaktori

Tehokkaiden sähkönlaatujärjestelmien ytimessä onCJ19C loistehon kompensointikontaktorion erityinen kytkinlaite, joka on kehitetty erityisesti matalajännitteisten shunttikondensaattoreiden ohjaamiseen kompensointiverkoissa. Sitä käytetään laajasti laitteissa, jotka on suunniteltu automaattiseen loistehon kompensointiin. Tämä tarkka tuote toimii tehokkaasti AC-järjestelmissä, joiden taajuus on 50 Hz ja nimelliskäyttöjännite jopa 380 V, ja hallitsee kondensaattorin kytkentätehtäviä 90 kvariin asti tehokertoimen parantamiseksi luotettavasti. Laitteessa on monipuolinen modulaarinen rakenne. Sen rakenne sijoittaa kolmipolun vastuspiirin kätevästi päävirtaosan yläpuolelle. Pääkoskettimet on suunniteltu keskittyen järkevään sijoitteluun ja luotettavaan suorituskykyyn yksittäisissä kapasitiivisissa kuormissa. Jatkuvan optimaalisen toiminnan takaamiseksiLoistehon kompensointikontaktoriedellyttää näiden työskentely- ja asennusstandardien noudattamista: a) Ympäröivän ilman lämpötilan tulee pysyä -5 asteen ja +40 asteen rajoissa, ja keskilämpötila minkään 24 tunnin aikana ei saa ylittää +35 astetta. b) Asennuspaikan korkeus on 2000 m. c) Kosteusparametrit edellyttävät, että ilman lämpötilassa +40 astetta suhteellinen kosteus ei ylitä 50 %. Lisäksi kosteimman kuukauden keskimääräisen vähimmäislämpötilan on oltava pienempi tai yhtä suuri kuin +25 astetta ja kyseisen kuukauden keskimääräisen enimmäissuhteellisen kosteuden on oltava pienempi tai yhtä suuri kuin 90 %. d) Se on tarkoitettu käytettäväksi ympäristöissä, joiden saasteaste on 3. e) Sovellettava asennusluokka on III. f) Asennus on tehtävä paikkaan, jossa ei esiinny huomattavaa tärinää, iskua tai tärinää. g) Kontaktorin asennuspinnan kaltevuuden suhteessa pystysuoraan tulee olla 5 astetta tai vähemmän.

Tuotteen hienostunut toiminta on kuvattu kuvassa 1. Kaavion yläosassa (katkoviivan yläpuolella) on esitetty kondensaattorien kytkentäpiiri, kun taas alaosa edustaa kytkettyä kondensaattoriryhmää. Sisäänrakennettu-vastuksen kytkentäpiiri, joka käyttää aikaista-kontaktia sarjavastuksiin, aktivoituu ensin, kun käämi saa virtaa. Tämän polun avulla kondensaattorit voivat ladata virtaa{5}}rajoittavien vastusten kautta, mikä hillitsee tehokkaasti sulkeutuvaa syöttövirtaa. Tämän ohjatun käynnistyksen jälkeen pääkoskettimet sulkeutuvat saavuttavat täyden kapasitiivisen virran. Tärkeää on, vastuspiiri tässäLoistehon kompensointikontaktorion suunniteltu katkaisemaan ja nollautumaan automaattisesti, kun sen häiriönvaimennustehtävä on täytetty. Tämä älykäs toiminto vähentää merkittävästi vastuksen palamisen todennäköisyyttä kondensaattorin irrotuksen aikana, mikä varmistaa paremman järjestelmän käytettävyyden, vähentää huoltoa ja parantaa tehokertoimen korjausinvestointien turvallisuutta.

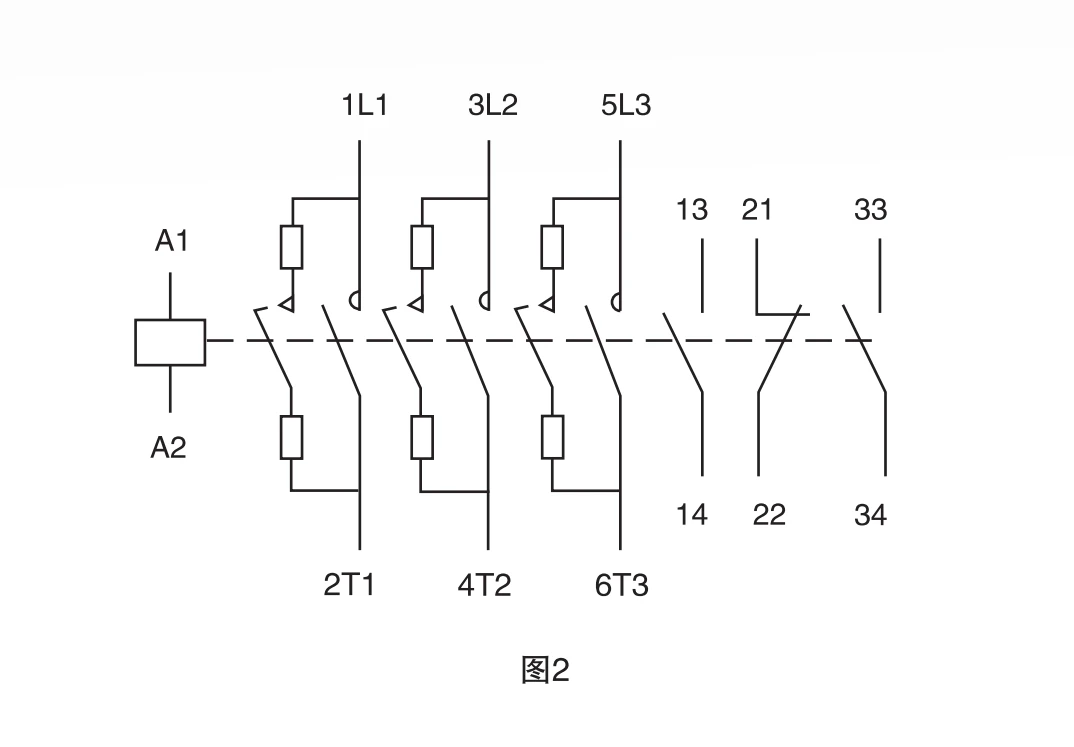

CJ19C-tyypin piirikytkennät ja liitinmerkinnät on esitetty kuvassa 2.

Kontaktorissa CJ19C-95 on kolme apukosketinta, joita on saatavana kahdessa yhdistelmässä. Apukosketinyhdistelmät on esitetty taulukossa 1. Apukoskettimen molemmille puolille voidaan asentaa lisämoduuleja apukoskettimien määrän lisäämiseksi.

Saatavilla on kahden tyyppisiä lisämoduuleja:

LA8-DN11 (yksi normaalisti auki ja yksi normaalisti suljettu)

LA8-DN20 (kaksi normaalisti auki); jonka käyttäjä on valinnut tilauksen yhteydessä.

Ulkoinen muoto ja asennusmitat:

CJ19C-95-kontaktori voidaan asentaa M6-ruuveilla ja lukkolevyillä tai käyttämällä 35 mm tai 75 mm asennuskiskoja.

Katso kuvasta 4 CJ19C-95:n ulkomuoto ja asennusmitat.
